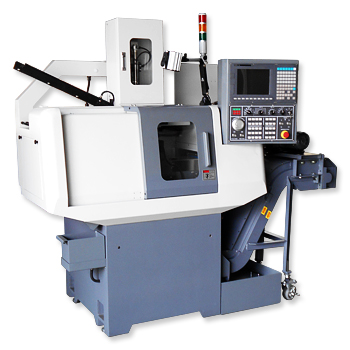

產品名稱

EV-3210曲柄撥爪送料車床硬軌式#32

型號

產品規格說明



EV-3210 CNC自動車床#32標準機

自動送料系統



曲柄撥爪送料

硬軌/線軌



硬軌

控制器



新代21TA 10.4彩色螢幕

最大旋轉徑

mm

Ø100

過十字座旋徑

mm

Ø55

X軸最大行程/位移

mm

260

Z軸最大行程

mm

160

夾頭



C32內牙

最大搪孔刀徑

mm

Ø32

刀柄

mm

20

主軸通孔直徑

mm

Ø32

主軸馬達



5HP變頻馬達

主軸迴轉速

Std.

4500(std.)可變/3600(opt)

滾珠螺桿徑



Ø25mm x 5P

X/Z軸向動力



安川0.85KW x 2伺服馬達

占地體積

mm3

2563Lx1420Wx1867H

機械總重

kgs

1200

總電源/氣壓源



AC 3PH 220V 8KW / 30L / min

內部圖片:



送料機構:



吹氣裝置集中管理:
